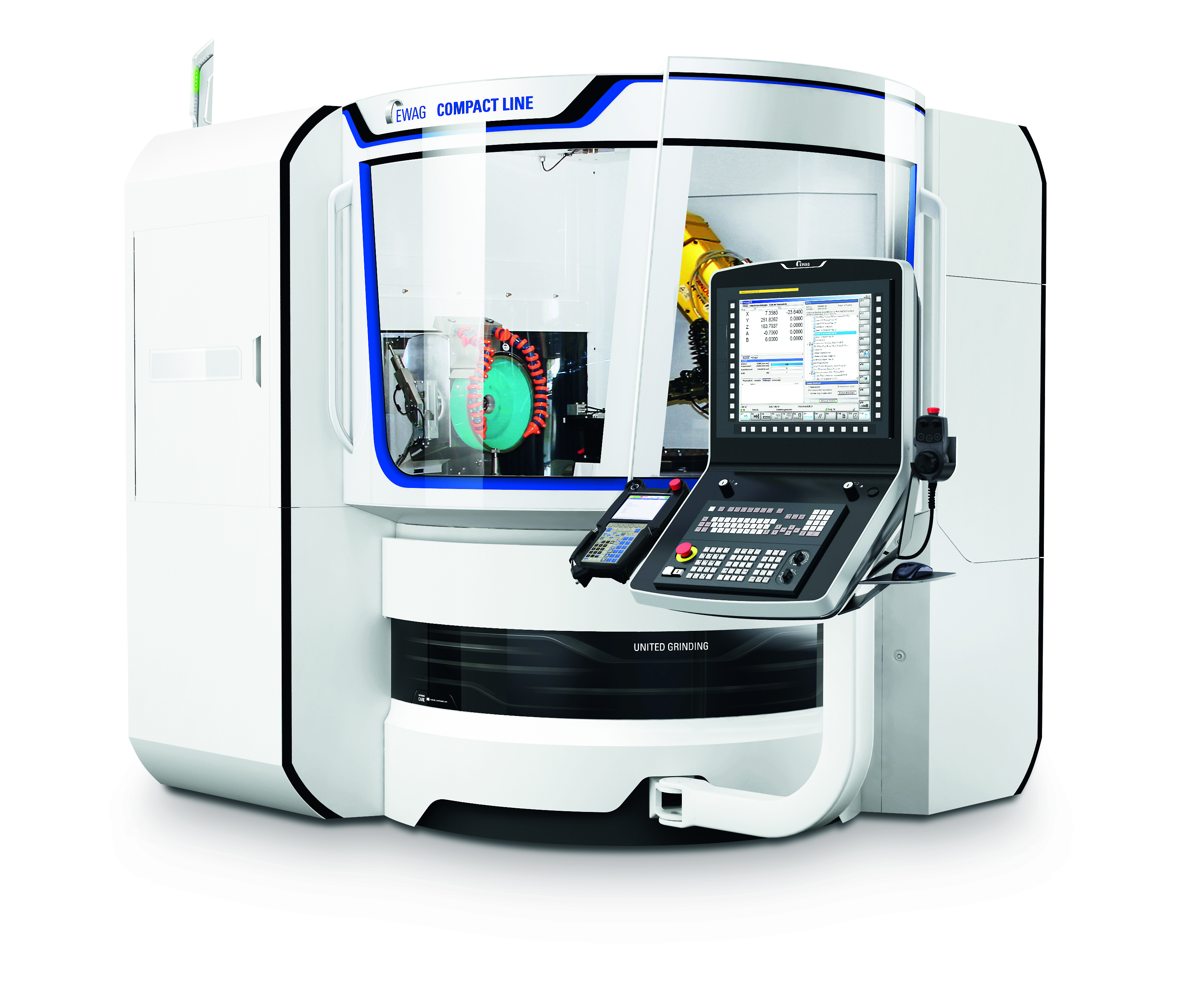

EWAG COMPACT LINE

 機床特征簡要說明（Introduction）：

Compact Line數控刀片磨削中心是專門用來高精密生產或者修磨各種刀片的高性能機床。它可以滿足不同材料刀片加工的工藝需求，如：硬質合金、金屬陶瓷、陶瓷、立 方氮化硼（CBN）、聚晶金鋼石等，特別是在實現復雜幾何形狀刀片加工方面，Compact Line可以保證提供一個專業的解決方案
■Compact Line采用磨削主軸直接驅動，線性技術和數控五軸聯動等項技術為各種可轉位刀片的磨削加工搭建了平臺。Compact Line選配Fanuc機械手，使多班制自動化生產得以實現。減少非生產輔助時間，縮短磨削節拍，有效提高了生產率。砂輪修整、砂輪清理、砂輪擠壓成形三 合一系統，保證了砂輪處于完好的工作狀態。Ewag公司已成功開發了工裝夾具自動識別系統，即P&P接口，所有配裝夾具均可自動識別
■3-D測量系統：被加工工件一次裝夾完成磨削和檢測，保證首個加工件即在精度范圍之內
■工裝夾具安裝在B軸上：各種工裝夾具均安裝于B軸之上，具有系統自動識別功能（P&P系統），這不僅極大擴展了機床的刀片加工范圍，也明顯縮短了更換工裝的輔助時間
■銷桿裝夾系統：刀片固定在帶有拉緊銷桿的裝夾系統上，這種裝夾系統可以保證砂輪在各個方向上切入工件
■完美的人機工程化設計：操作者在一個位置上可以達到機床內各個操作面和控制臺所有按鍵，只要按一下按鈕，砂輪快速換裝系統使得更換砂輪簡便易行
■Fanuc機械手：Fanuc 6軸機械手使得本加工中心可以在多班情況下自動化生產
■HSK-E50砂輪軸更換:砂輪軸的裝夾定位基準為HSK-E50,可以保證快速、高重復定位精度的更換砂輪組，每個砂輪軸可配裝2片砂輪

技術參數：
