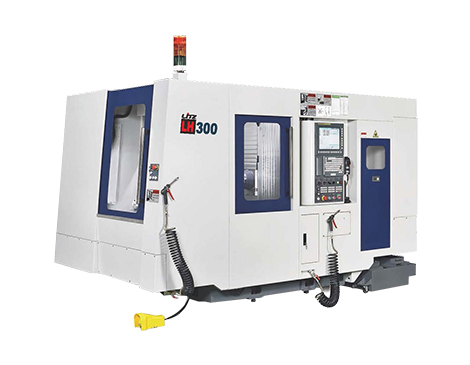

產品詳細
| 行程
|
||
| X / Y / Z 軸行程 |
mm |
460 / 460 / 350 |
| 主軸中心至工作臺面 |
mm |
60 - 520 |
| 主軸鼻端至工作臺中心 |
mm |
60 - 410 |
| 工作臺
|
||
| 工作臺面積 |
mm |
320 X 320 |
| 最大工件尺寸 |
mm |
Ø 430 |
| 工作臺最大荷重 |
kg |
250 |
| 工件最大高度 |
mm |
475 |
| 工作臺表面配置 |
mm |
8 - M12 Pitch 100 |
| 工作臺最小分割角度 |
|
0.001° |
| 主軸
|
||
| 主軸最高轉速 |
RPM |
15000 |
| 主軸最大切削扭矩 ( 標準 ) |
N-m |
70 |
| 主軸端孔斜度 |
|
7 / 24 Taper , NO.30 |
| 主軸軸承內徑 |
mm |
45 |
| 主軸傳動方式 |
|
Direct Drive |
| 給進
|
||
| 三軸快速位移 |
mm/min |
48000 |
| 切削給進 |
mm/min |
1 - 12000 |
| 手動給進 |
mm/min |
1260 |
| 自動換刀裝置
|
||
| 刀柄型式 |
|
BBT - 30 |
| 刀具儲存容量 |
只 |
30 |
| 最大刀具直徑 ( 鄰近無刀具直徑 ) |
mm |
60 ( 100 ) |
| 刀具最大長度 |
mm |
210 |
| 刀具最大重量 |
kg |
5 |
| 選刀方式 |
|
任意式 |
| 工作臺自動交換系統
|
||
| 工作臺數 |
只 |
2 |
| 工作臺交換方式 |
|
回轉式 |
| 自動工作臺交換時間 |
秒 |
10 |
| 控制器系統
|
||
| FANUC |
|
0i - MD |
| 馬達
|
||
| 主軸馬達功率 |
KW |
7.5 / 11 |
| 主軸馬達扭力 | N.m | 70 |
| X / Y / Z / B 軸馬達功率 |
KW |
2.7 / 4.5 / 2.7 / 1.6 |
| 油壓系統馬達 |
KW |
1.5 |
| 切削系統馬達 |
KW |
1.5 |
| 動力供給
|
||
| 電力需求 |
KVA |
25 |
| 油 / 水箱容量
|
||
| 油壓系統容量 |
L |
50 |
| 潤滑系統容量 |
L |
2 |
| 切削系統容量 |
L |
350 |
| 機械尺寸
|
||
| 機械高度 |
mm |
2270 |
| 占地面積 |
mm |
3540 X 2710 |
| 機械重量 |
kg |
6000 |
裝備一覽表
| ● 標準配備○ 選用配備 需要洽詢— 無此功能 | ||
| 主軸 主軸轉速 12000RPM○主軸轉速 15000RPM●主軸油冷機●主軸氣幕系統●主軸直結傳動● 三軸傳動系統 三軸滾柱線軌●三軸中空冷卻系統●三軸光學尺系統○第四軸光學尺○ 工作臺單元 工作臺 1° 分割工作臺 0.001° 分割●工作臺 M12 固定孔●工作臺 T 型槽○ 冷卻系統 環狀噴水●主軸外吹氣系統○主軸中心出水系統○ 排屑系統 鏈板式排屑系統●蓄屑車●機內螺旋排屑器●機內油水分離系統●機頂沖屑系統●圓盤式油水分離機● | 安全系統 前門 / 側門安全開關●CE 安全規范○ 量測系統 刀長量測系統 NC-4S○工件量測系統 RMP-60○刀具斷刀檢知 ( 刀庫 )○ ATC與刀庫系統 儲刀刀具數 30T●刀具規格 BBT●刀具規格 CAT○刀具規格 NO30●刀具規格 NO40— 電器部分 M30 自動斷線系統●工作燈 ( 照明 )●警示燈●電氣箱冷氣系統○電氣箱熱交換器● 控制器 FANUC 31i○FANUC 0iMD●三菱 M720○ 其他 油霧回收單元○旋轉視窗○ | |
