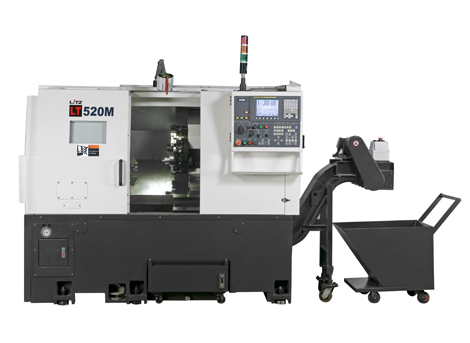

產品詳細
機器規格
| 行程 | ||
| X軸行程 |
mm
|
220
|
| Z軸行程 |
mm
|
710
|
| 主軸
|
||
| 主軸轉速 |
RPM
|
30-3500
|
| 主軸鼻端 |
|
A2-8
|
| 前端軸承內徑 |
mm
|
130
|
| 主軸孔徑 |
mm
|
88
|
| 加工能力
|
||
| 床面上旋徑 |
mm
|
520
|
| 往復臺上旋徑 |
mm
|
400
|
| 兩心間距離 |
mm
|
845
|
| 標準加工徑 |
mm
|
186
|
| 最大加工徑 |
mm
|
275
|
| 最大加工長度 |
mm
|
710
|
| 棒材通孔徑 |
mm
|
78
|
| 動力刀塔
|
||
| 刀塔容量 |
支
|
12
|
| 動力刀塔容量 | 支 | 12(只加工中動力刀具轉動) |
| 動力刀塔馬達功率 | KW | 3.7/5.5 |
| 動力刀塔馬達扭距 | N-M | 35 |
| 換刀速度 | 秒 | 0.6秒(相鄰刀)/1.5秒(對角刀) |
| 四方型刀具 | mm | 25 |
| 圓型刀具 | mm | 40 |
| 動力刀塔具規格 | mm | 2-20 |
| 動力刀塔轉速 | RPM | 10-5000 |
| 尾座
|
||
| 尾座移動量 |
mm
|
580
|
| 尾座軸心行程 |
mm
|
150
|
| 尾座軸心斜度 |
|
MT5
|
| 尾座軸心直徑 |
mm
|
110
|
| 移動速度
|
||
| X軸快速位移速度 |
M/min
|
20
|
| Z軸快速位移速度 |
M/min
|
20
|
| 馬達
|
||
| 主軸馬達 |
kw
|
15/18.5
|
| X軸伺服馬達 |
kw
|
1.6
|
| Z軸伺服馬達 |
kw
|
3.0
|
| 伺服刀塔馬達 |
kw
|
0.85
|
| 控制器
|
||
| FANUC |
|
0i TD
|
| 其它項目
|
||
| 總電源用量 |
KVA
|
25
|
| 切削液容量 |
L
|
230
|
| 機械尺寸
|
||
| 機器重量 |
kg
|
5000
|
| 機器長度 |
mm
|
2850
|
| 機器高度 |
mm
|
1910
|
| 機器寬度 |
mm
|
1800
|
標準配備
| 三爪油壓中空夾頭(含軟硬爪及T型夾各一組) | v |
| 工作燈 | v |
| 警示燈 | v |
| 工具箱 | v |
| 操作說明書 | v |
| 程式控制油壓尾管 | v |
| 程式控制油壓夾頭 | v |
| 夾頭腳踏開關 | v |
| 自動斷電系統 | v |
| 鐵屑輸送機+蓄屑車 | v |
| 軸向動力刀座 | 1 |
| 徑向后縮式動力刀座 | 1 |
| 外徑刀座 | 6 |
| 端面刀座 | 2 |
| 內孔刀座 | 4 |
| 套筒式內孔刀座 | 1 |
| 減徑刀套(Ø10mm) | 2 |
| 減徑刀套(Ø12mm) | 2 |
| 減徑刀套(Ø16mm) | 2 |
| 減徑刀套(Ø20mm) | 2 |
| 減徑刀套(Ø25mm) | 2 |
| 減徑刀套(Ø32mm) | 2 |
| 偏心內孔刀座 | 2 |
| 工件補捉器 |
| 棒材送料機及安裝界面 |
| 工件計數器 |
| 自動安全門控制系統 |
| 機械手臂界面 |
| 刀具偵測器 |
| 彈性筒夾夾頭(不含彈性筒夾) |
