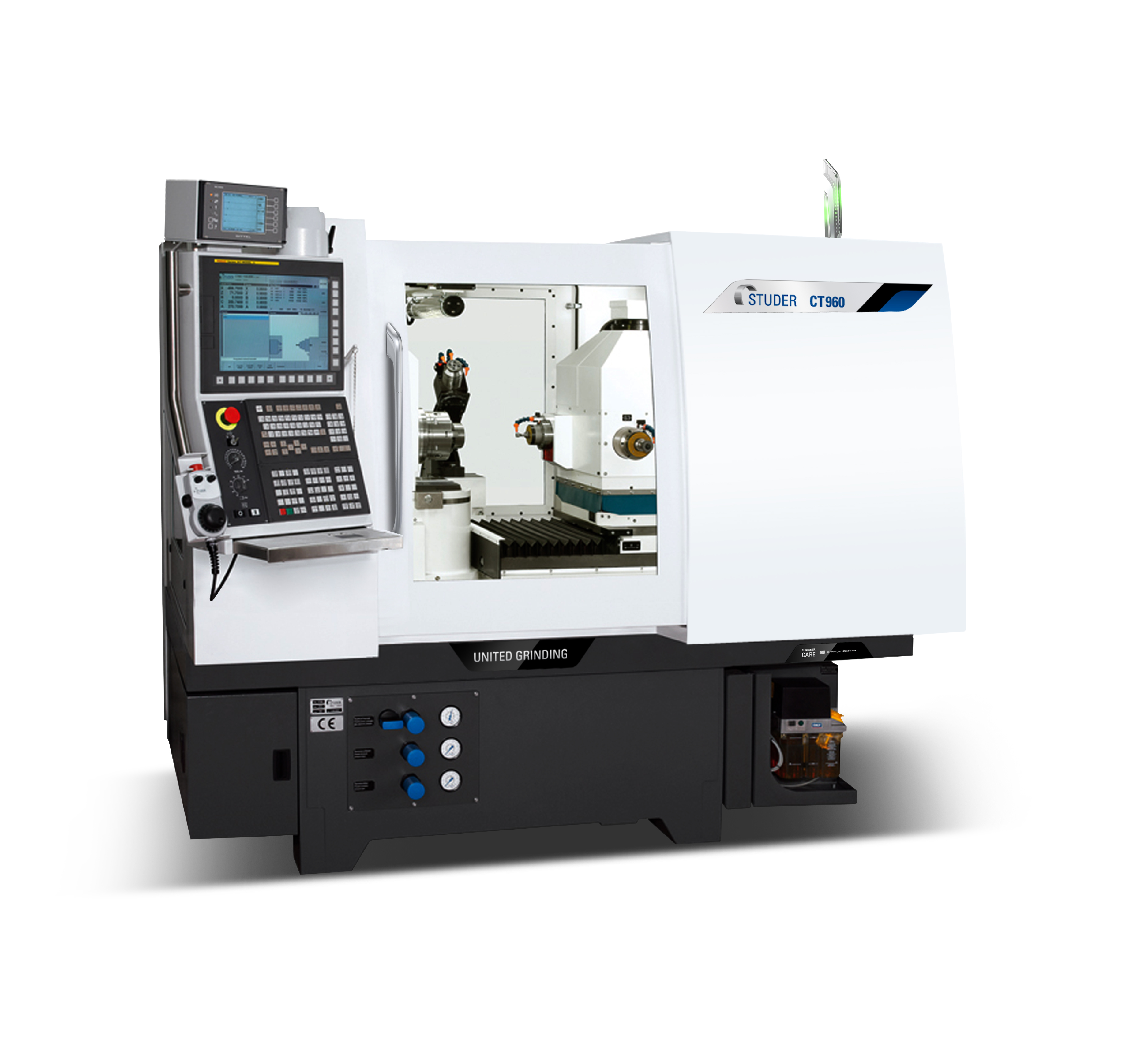

STUDER CT960

  內外圓磨床（帶有進行插補磨削B軸）:用于復雜磨削任務的萬能機床(內圓磨削，外圓磨削）

機床特征簡要說明（Introduction）：

CT960是高端的萬能內圓磨床，帶有一根可偏轉至91°的B軸和四主軸刀架。它適用于普通磨削任務以及刀具制造中的復雜工件磨削。其穩定性和機床的剛性使工件能夠在拋光表面進行磨削。
■4跟磨削主軸的主軸刀架（四根內部主軸或者三根內部以及一根外部主軸）
■B軸，自動偏轉區域為 +60° / -91°
■工件主軸座C軸，用于成型和螺紋磨削
■全封閉機身包含移門
■測量探頭
■各種修整可能性
■手動 A軸用于精密螺紋磨削
■操作界面包含模擬軟件 HMI-SimCT
■用于裝載機以及外圍設備的大型夾具及配件系列標準化接口

技術參數：

■零件長度：max.300mm
■磨削長度：max.150mm
■中心高：150mm
■平行式布置砂輪主軸數量：-
■轉塔式布置砂輪主軸數量：4
■高頻主軸直徑：100/120mm
■皮帶驅動主軸直徑：-
■外圓磨削砂輪直徑：max.250mm
■X軸行程：400mm
■Z軸行程：400mm
■B軸回轉范圍：+60°/-91°
■工件頭架主軸轉速：max.1200min-1
■主軸端承載：300Nm
■主軸端承載：max.100kg
■機床重量：3600kg
