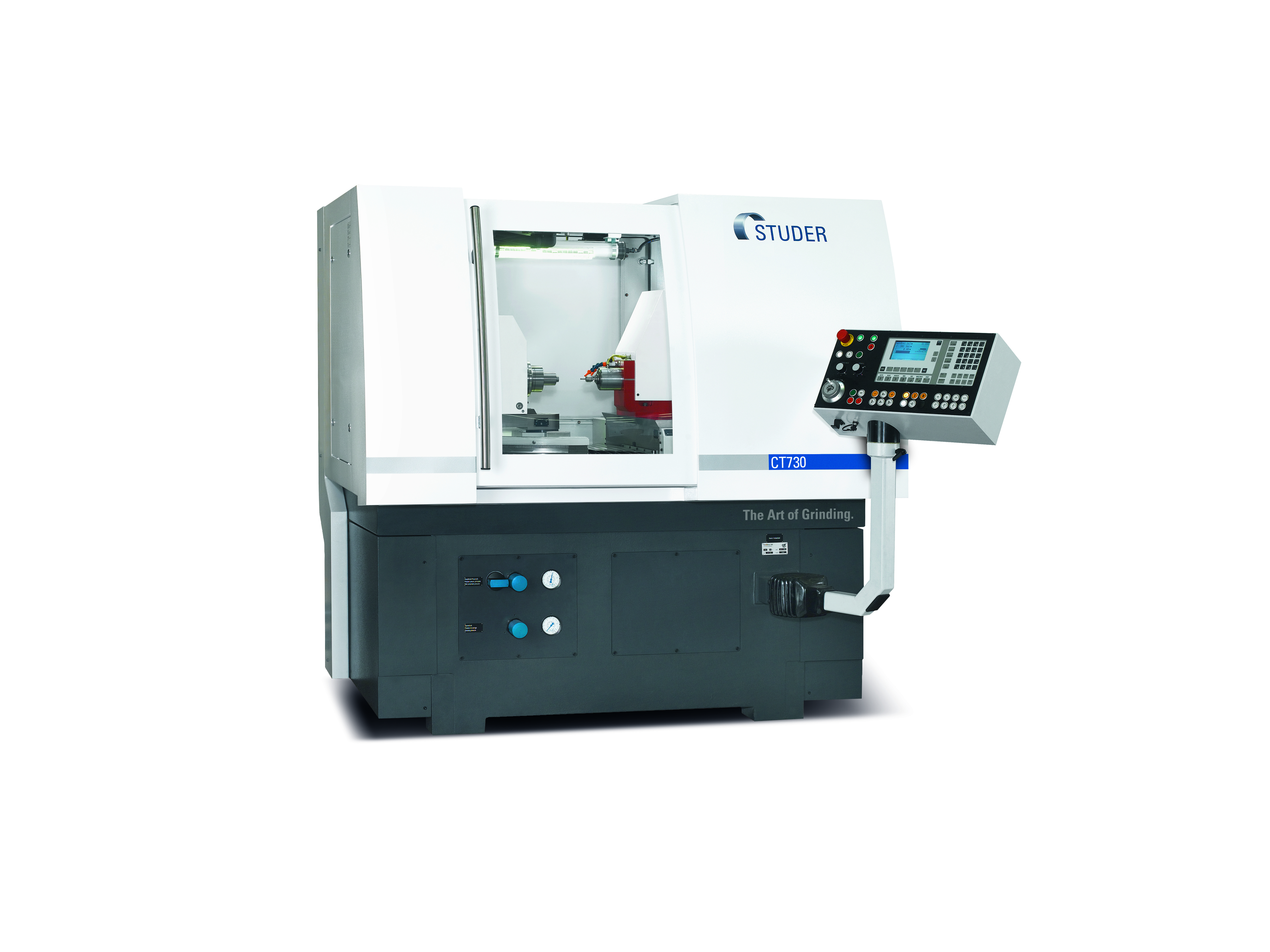

STUDER CT730

  內外圓磨床（帶有進行插補磨削B軸):各種超硬材料磨削：如，硬金屬、陶瓷或者寶石制成的中心型工件進行磨削

機床特征簡要說明（Introduction）：

CT730是非常靈活的帶B軸的內圓磨床。它特別適對非常硬質材料，如，硬金屬、陶瓷或者寶石制成的中心型工件進行磨削。不超過四根HF磨削主軸線性排列（用于內部和外部加工）能根據客戶的需求提供有效的磨削方案。
■不超過四根HF磨削主軸線性排列
■燕尾式加工臺，用于簡單定位磨削主軸
■各種內部和外部主軸
■B軸，自動偏轉區域為 +60° / -91°
■工件主軸座C軸，用于成型和螺紋磨削
■數控Y軸（垂直）
■全封閉機身包含移門
■測量探頭
■離線模擬軟件 SimCT
■大型夾具及配件系列
■外圍設備的標準化接口


技術參數：

■零件長度：max.150mm
■磨削長度：max.100mm
■中心高：102mm
■平行式布置砂輪主軸數量：4
■轉塔式布置砂輪主軸數量：-
■高頻主軸直徑：45/60/80/100mm
■皮帶驅動主軸直徑：-
■外圓磨削砂輪直徑：max.200mm
■X軸行程：360mm
■Z軸行程：250mm
■B軸回轉范圍：+60°/-91°
■工件頭架主軸轉速：max.1500min-1
■主軸端承載：150Nm
■主軸端承載：max.25kg
■機床重量：2940kg
