| MB 系列 |
|---|
| 重要諸元 | MB-1512 |
|---|---|
| X / Y / Z 軸行程 | 1,500 / 1,200 / 900 mm |
| W 軸行程 | 500 mm |
| 主軸鼻端至工作臺中心線 | 575 ~ 1,475 mm |
| 工作臺 | |
| 工作臺尺寸 | 1,250 x 1,150 mm |
| 工作臺最大載重 | 4,000 kg |
| 工作臺最小分度 | 0.001° |
| 主軸 | |
| 搪孔軸直徑 | Ø 110 mm |
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) |
| 主軸轉速 | 3,200 rpm |
| 主軸扭矩 | 1,800 N-m |
| 主軸內孔規格 | BBT50 |
| 三軸進給 | |
| 快速進給率 X / Y / Z 軸 | 15 / 15 / 15 m / min. |
| 快速進給率 W 軸 | 6 m / min. |
| 快速進給率 B 軸 | 5 rpm |
| 切削進給速率 | 6 m / min. |
| 刀庫 | |
| 刀庫容量 | 40 T |
| 最大刀具直徑 / 鄰刀空 | Ø 125 mm / Ø 250 mm |
| 最大刀具長度 | 400 mm |
| 最大刀具重量 | 25 kg |
| 精度 | |
| 定位精度 ( JIS B 6338 ) | ± 0.01 mm / 全長 |
| 定位精度 ( VDI 3441 ) | P ≤ 0.02 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.03 mm |
| 重現精度 ( VDI 3441 ) | P ≤ 0.008 mm |
| 一般規格 | |
| 電力需求 | 60 kVA |
| 氣壓需求 | 5 kg / cm² |
| 油壓箱容量 ( 油壓泵 ) | 200 liter ( 3 HP ) |
| 潤滑油箱容量 | 8 liter |
| 切削液容量 ( 切削液泵 ) | 330 liter ( 1 HP ) |
| 機器凈重 | 30,000 kg |
秉持龍門世家所代表的成熟制造能力與創(chuàng )新研發技術，亞崴 MB 系列臥式搪銑加工中心機，憑藉著大扭力主軸、高剛性結構、高精密旋轉工作臺及精湛的組立與鏟花工藝，提供本系列以極小的占地面積，亦能發揮高效能、高生產力的加工對策。此外，另可選用高效率自動交換工作臺 ( APC ) 系統，可有效降低作業人力需求，減少非切削時間，大幅提高生產效率。
以累積多年臥式搪銑加工中心機的創(chuàng )新研發與專業制造經驗，結合最新日制關鍵零組件技術，將亞崴 MB 系列的機械性能與“臥搪世家”的品牌形象同時發揮到極致

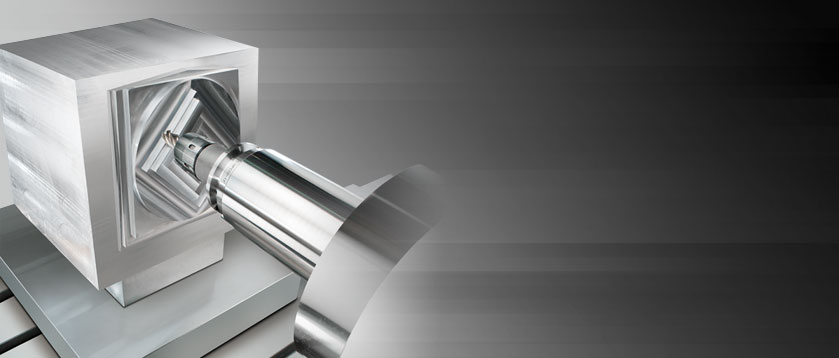

高剛性主軸結構搭載高精密心軸，提供優異的加工精度與重切削能力
旋轉工作臺采用高精度液靜壓軸承，工作臺最大荷重 4,000 kg，B 軸定位精度可達 0.001°
一體式底座采用復合四滑軌設計，結合 X / Y 軸之高剛性硬軌，符合各種重切削或精密切削之需求
操作空間采開放式設計，可縮近操作人員與加工接觸點間的距離，安全性與便利性更為提升。此外，緊實的外型尺寸設計，使得廠房空間利用更有彈性
高剛性結構
所有結構件皆透過 FEM 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳剛性
具備高效能加強肋之底座、立柱以及床鞍，不僅皆為一體鑄造成型，而且采用高張力米漢納鑄鐵，能滿足長年加工使用之需求
三軸進給采用全行程支撐設計，并搭配高精密高解析度光學尺，確保極致的性能與精度
X、Y 軸采用高剛性硬軌設計，經熱處理后再精密研磨，適合重切削Z 軸采用復合四滑軌設計，有效消除工作臺懸垂問題，確保最佳支撐剛性
大尺寸滾珠導螺桿均有預拉設計，大幅提高加工精度
自動潤滑系統采用脫壓式潤滑器及高品級銅質油管，提供滑道、滾珠導螺桿及其它重要元件精確調整的潤滑油
一體成型立柱與底座結構
