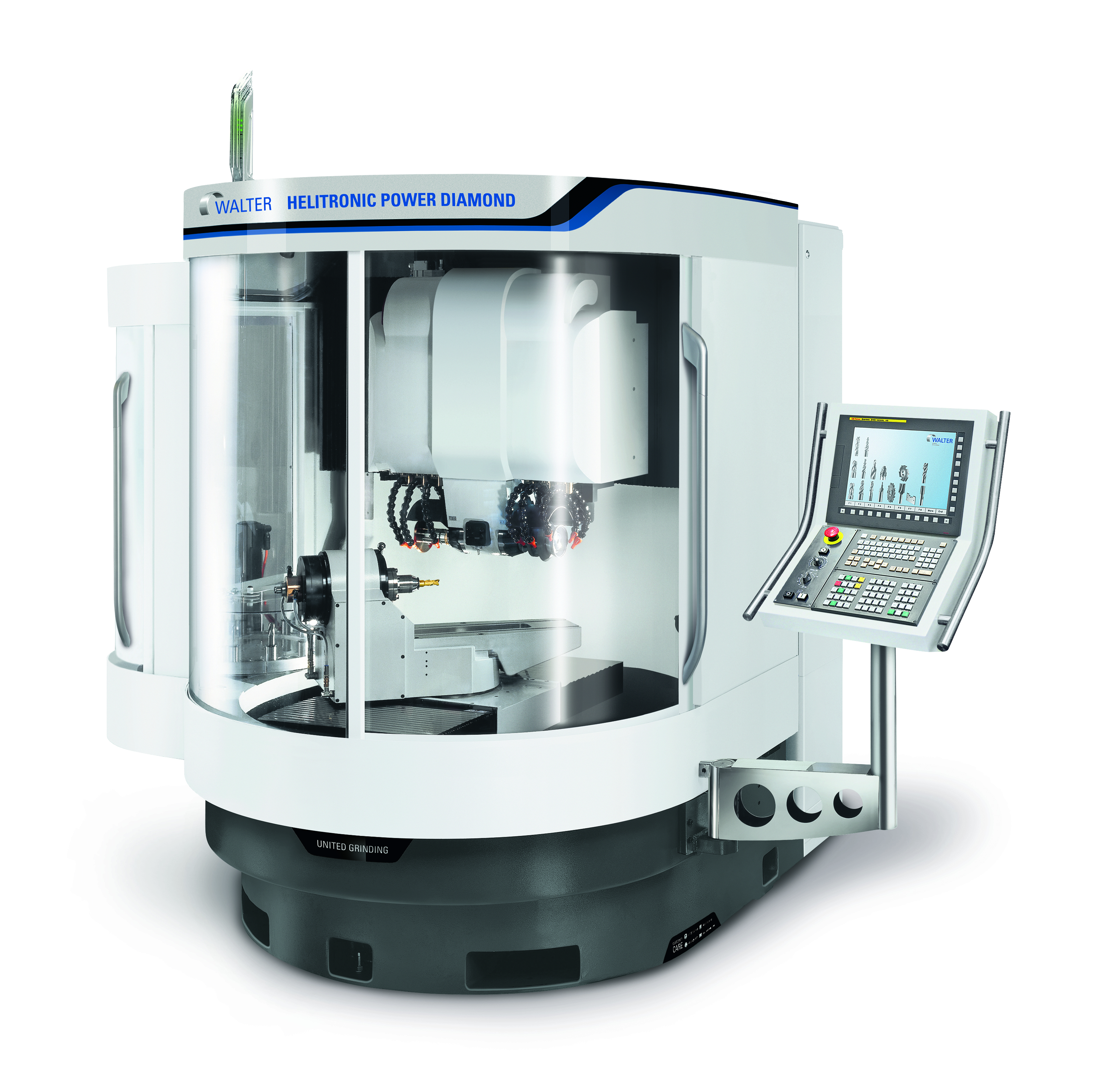

WALTER HELITRONIC POWER DIAMOND

  機床特征簡要說明（Introduction）：

Helitronic Power Diamond二合一機床實現了PCD/CBN刀具和硬質合金/高速鋼刀具加工方式的快速轉換。
采用全新的四步電蝕法后，Helitronic Power Diamond為PCD刀具設立了新的質量標準。它是制造和修磨直徑從3mm到320mm PCD/CBN刀具的有效投資。結合一個軸既可以使用電極輪又可以使用砂輪的砂輪庫概念后，讓你所有的復雜形狀的設置一次完成。這樣的結合節省了時間， 產生了更好的適應性和質量。
■基本型機床的兩個主軸最多可以裝三片電極輪和三片磨削砂輪
■具有極大自重和剛性的Walter龍門式床身能有效避免震動的影響，從而確保磨削高精度
■雙端磨軸：二合一機床除了有一個可以裝3片電極輪的磨軸外，和Helitronic Power是一樣的
■顯著的表面拋光產生更長的使用壽命和更高的精度：用四步電磨蝕法，電磨蝕過程非常細微，表面質量可以穩定地保持在RA0.15
■自動定位和測量系統“Heli-Probe”:快速地收集刀具的重要參數和定位刀具是高生產效率的先決條件
■自適應控制：根據實際去除率動態調整所需的進給速度意味著生產效率更高
■同一軸上既可裝電極輪也可裝砂輪的理念：相當于8個有電極或磨削組的工位。每個單元由一套砂輪和冷卻管組成。保證每次更換后的最佳冷卻效果，更換時間不到10秒鐘
■HMC600控制系統，Helitronic Tool Studio軟件
■可選（經濟型裝載機，托盤式裝載機，圓盤式裝載機，刀片裝載機）
■可選（內部測量系統-IMS，在生產運行中自動補償）

技術參數：

■油漆號：RAL9003/7011
■軸：
X軸：460mm
Y軸：320mm
Z軸：660mm
快速移動X(jué)、Y：15m/min
C軸旋轉工作臺：±200°
A軸旋轉角度：∞
■精度：
直線分辨率：0.0001mm
圓弧分辨率：0.0001°
■兩個磨軸的磨頭：
磨軸直徑：80mm
最大磨削砂輪直徑：200mm
最大輸出功率：基本型(11.5KW),加砂輪庫（14.5KW）
磨削主軸轉速：0-9500轉/分
■重量：
主機（含冷卻系統）：約4600kg
連上裝載機（400V/50Hz）:約25KW
■冷卻系統：
容量：約400L
泵輸出量（在3-6帕壓力下）：40-120L/min,
■刀具數據：
最大直徑：320mm
最大工件長度（外圓加工）：350mm
最大工件長度（端面加工）：280mm
最大工件重量：50kg
