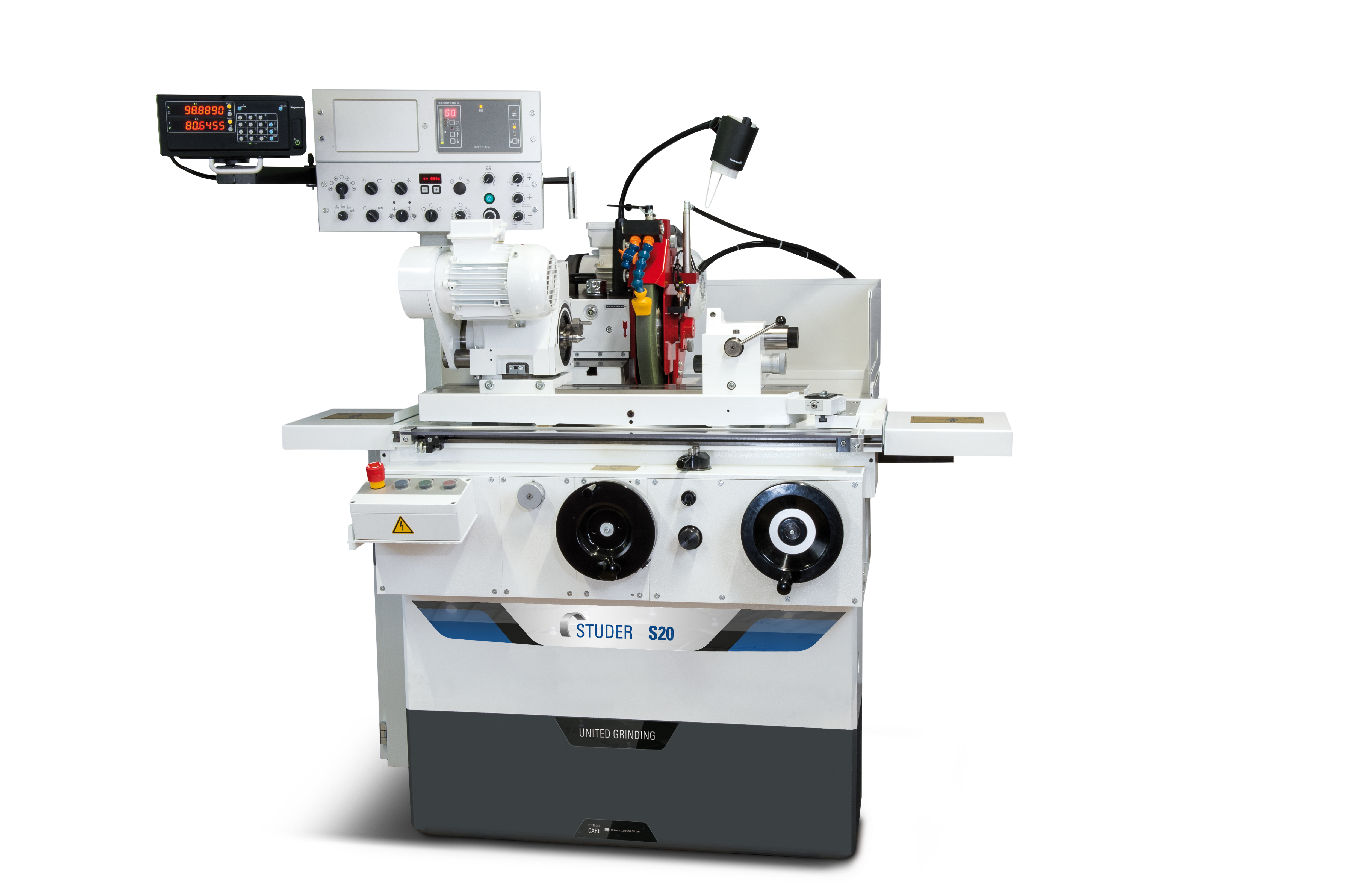

STUDER S20

  非數控萬能內外圓磨床（電液驅動磨床）:適用于小型精密零件加工的緊湊型磨床

機床特征簡要說明（Introduction）：

■磨削高度 100 mm, 磨削寬度 400 或者 650 mm
■磨削主軸承橫向滑臺通過右側砂輪和內磨裝置的刀位面進行外部磨削
■可手動偏轉磨削主軸承15°和30°
■切入式和縱向磨削的自動磨削循環
■機床工作臺的偏轉區域從30°至15° 之間
■帶動壓軸承的工件頭架，可用于死頂尖磨削或活主軸磨削
■尾架帶頂尖壓力調整和圓柱度精密微調
■控制柜固定在機床上，可選配在線測量和自動消除空行程系統
■半封閉機身
■各種配件系列

技術參數：

■主要技術規格：
頂尖距：400/650mm
中心高：100mm
兩頂尖支撐最大工件重量：20kg

■橫向滑板：X軸
快速接近：30mm
最大行程：25mm(切入深度1.9mm/5mm)
進給速度：0.03-1.5mm/min
手輪進給行程：25mm
進給1：0.03-1.5mm/min
徑向切入磨進給增量：0-0.16mm
進給2（可選）：0.02-0.3mm/min
無火花磨削時間：0-5s
接近速度（可選）：0.06-30mm/min

■縱向滑板：Z軸
最大行程：420/650mm
速度：100-3500mm/min
反向精度：0.02mm
最小自動行程：約1mm
換向時間：0-5s
機床工作臺回轉角度：30/15度

■砂輪頭架：
回轉角度：0/15/30度
配合錐度：直徑44mm
驅動功率：3kw
右置外圓磨削砂輪直徑*寬度*孔徑：350*32（50F5)*127mm
砂輪線速度：30m/s
轉速：1600/1975/2200rpm
用于皮帶驅動主軸的內圓磨削附件（可選）：
安裝孔徑：80mm
主軸轉速：20000/40000/60000rpm

■萬能工件頭架：
轉速：80/175/380/800rpm
無級變速轉速范圍（可選）：30-1200rpm
配合錐度：莫氏4號
回轉范圍：0-90度
驅動功率：0.5kw
活主軸磨削負載：12Nm
活主軸磨削圓度精度：0.0003/0.0002/0.0001mm

■尾架：
配合錐度：莫氏2號
套筒行程：20mm
套筒直徑：32mm
圓柱度精密微調：范圍±40um,精度0.0001mm

■控制系統：SPS控制系統

■機床精度：
表面直線度：
在380mm長度上：0.0015mm
在630mm長度上：0.0025mm

■機床裝機容量：
總功率：10KVA
氣動系統壓力：5bar
機床重量：
400mm頂尖距：1600kg
650mm頂尖距：1900kg
