臺灣程泰數控車床臥式車銑復合機GA-2000 系列





GA-2000 系列

重要諸元	GA-2000	GA-2600	GA-2800
最大旋徑	Ø 580 mm
床鞍蓋上旋徑 ( 前門 )	Ø 400 mm
最大車削直徑	Ø 350 mm
標準車削直徑	Ø 203 mm ( 8" )	Ø 254 mm ( 10" )
最大車削長度 *1	309 || 624 || 1,204 mm	291 || 606 || 1,186 mm	260 || 575 || 1,155 mm
最大工件重量 *2	170 kg	230 kg	250 kg
夾頭尺寸	Ø 8"	Ø 10"	10" ( 加大孔徑 )
棒材容徑	Ø 51 mm	Ø 65 mm	Ø 75 mm



主軸	GA-2000	GA-2600	GA-2800
拉桿通孔徑	Ø 52 mm	Ø 66 mm	Ø 76 mm
主軸通孔徑	Ø 66 mm	Ø 76 mm	Ø 90 mm
主軸軸承直徑	Ø 100 mm	Ø 120 mm	Ø 130 mm
油壓缸徑	8"	10"	10" ( 加大孔徑 )
主軸鼻端	A2-6	A2-8	A2-8
主軸馬達	FANUC α P22 / 6,000i ( AC / 廣域 )
馬達馬力 ( 連續 )	11 kW ( 15 HP )
馬達馬力 ( 30 分 )	15 kW ( 20 HP )
馬達全馬力輸出轉速	750 rpm
主軸傳動方式	直結皮帶帶動
主軸驅動比	4 : 5	2 : 3	7 : 12
主軸轉速	48 ~ 4,800 rpm	40 ~ 4,000 rpm	35 ~ 3,500 rpm
主軸全馬力輸出轉速	600 rpm	500 rpm	440 rpm
主軸扭矩 ( 30分 )	238 N-m	286 N-m	325 N-m
主軸扭矩 ( 峰值 )	175 N-m	211 N-m	240 N-m

2 段電子變速主軸
主軸轉速	低檔	20 ~ 1,200 rpm	20 ~ 1,000 rpm	20 ~ 875 rpm
	高檔	1,201 ~ 4,800 rpm	1,001 ~ 4,000 rpm	876 ~ 3,500 rpm
主軸全馬力輸出轉速	低檔	400 rpm	333 rpm	291 rpm
	高檔	600 rpm	500 rpm	440 rpm
主軸扭矩 ( 15 分 )	低檔	360 N-m	430 N-m	497 N-m
主軸扭矩 ( 30 分 )	高檔	238 N-m	286 N-m	325 N-m

Cf-軸 ( 選用 )
Cf 軸馬達	AC 伺服馬達 0.7 kW ( FANUC α 2 / 5,000i , 絕對值解碼, 1,000,000 / 轉 )
最大扭矩 / 轉速	240 N-m / 33 rpm

X & Z 軸	GA-2000	GA-2600	GA-2800
X 軸最大行程*3	205 mm
Z 軸最大行程*1	350 mm || 650 mm || 1,230 mm
X / Z 軸快速進給	20 m / min. , 24 m / min.
滑軌型式	硬軌
進給率	1 ~ 4,800 mm / min.
X 軸伺服馬達	AC 1.6 kW ( 2.1 HP , FANUC α 8B / 3,000i , 絕對值解碼, 1,000,000 / 轉 )
Z 軸伺服馬達	AC 3.0 kW ( 4 HP, FANUC α 12 / 3,000i , 絕對值解碼, 1,000,000 / 轉 )
X 軸滾珠螺桿 直徑 / 螺距	Ø 32 mm / 6 mm
Z 軸滾珠螺桿 直徑 / 螺距	Ø 36 mm / 10 mm
X / Z 軸推力 ( 連續 )	850 kg / 760 kg

刀塔	GA-2000	GA-2600	GA-2800
刀塔容量	10 支刀 ( 選用 12 支刀 )
驅動馬達	AC 伺服馬達
換刀速度	0.2 秒 ( 相鄰刀 ) / 0.5 秒 ( 對邊刀 )
精度	定位 : ± 0.00069°, 重復 : ± 0.00027°
四方型刀具	□ 25 mm
圓形刀具	Ø 40 mm
動力刀塔 ( 選用 )	GA-2000	GA-2600	GA-2800
刀塔容量	12
動力刀塔容量	12
動力刀塔馬達功率	4.5 kW ( 6 HP ) , 22 N-m ( 間歇 ) AC 伺服馬達
驅動馬達	AC 伺服馬達
換刀速度	0.2 秒 ( 相鄰刀 ) / 0.5 秒 ( 對邊刀 )
四方型刀具	□ 25 mm
圓形刀具	Ø 40 mm
動力刀塔刀具規格	ER 32
動力刀塔轉速	40 ~ 4,000 rpm

尾座	GA-2000	GA-2600	GA-2800
心軸內錐孔	MT #4 ( 活動頂針 )
心軸直徑 / 行程	Ø 70 mm / 150 mm
尾座本體行程 *1	固定 || 550 mm || 1,140 mm
可程式控制心軸 / 尾座本體	是 / 是 ( C 系列不提供 )
尾座本體移動方式	床鞍帶動
工件接收器 ( 選用 )	GA-2000	GA-2600	GA-2800
最大工件直徑	Ø 77 mm
最大工件長度	150 mm
一般性規格	GA-2000	GA-2600	GA-2800
定位精度	± 0.005 mm
重現性	± 0.003 mm
標準控制器	FANUC Oi-TD
電壓 / 功率需求	AC 200 / 220 + 10% to - 15% 3 相 / 26 KVA
油壓箱容量	30 L || 40 L || 40 L
冷卻水箱容量	145 L ( GA-2000C : 100 L )
冷卻幫浦	0.6 kW ( 3/4 HP ) rated at 60 PSI
機器重量 *1	3,500 kg || 4,000 kg || 4,600 kg
外觀 ( 長 × 深 × 高 ) *1	1,995 x 1,630 x 1,725 || 2,445 x 1,630 x 1,890 || 3,345 x 1,630 x 1,890 mm
外觀 ( 長 × 深 × 高 ) *1 ( 搭配除屑機 )	1,995 x 2,235 x 1,725 || 3,335 x 1,630 x 1,890 || 4,235 x 1,630 x 1,890 mm

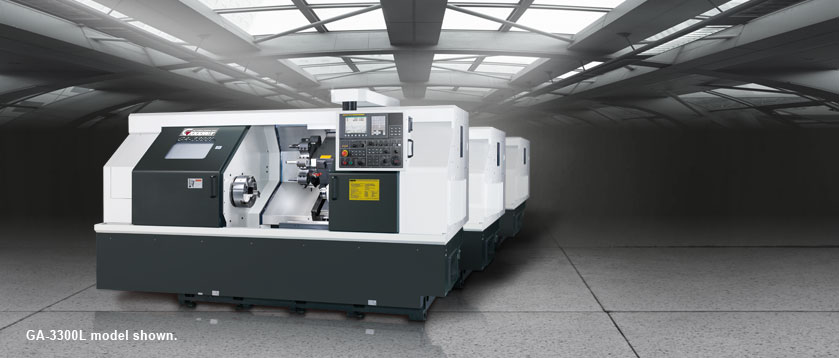

超值型車銑復合機

挾帶著強大的切削性能與極致的加工精度，程泰 GA 系列 CNC 車床結合了大馬力、高剛性結構與大尺寸伺服定位刀塔，提供您高效率的車銑復合加工能力。此一系列 CNC 車床，憑藉著優異的重切削性能，無論于縮短加工時間、提高切屑移除率以及加工特殊堅硬材質等各方面，皆較同級機種具有更為突出的表現。除此之外，搭配可提高生產效率的各式標準配備以及極為耐用的機器使用年限。使得 GA 系列可以輕易達成您今日及未來的各種加工需求。

采用高于同級機種 2.5 ~ 4 倍扭矩值的主軸系統，能在較低轉速作業區間提供優異的重切削能力。

Z 軸以超規格伺服馬達驅動，具備快速的加減速運動及強大的推力，提供高效率的大直徑鉆孔加工能力。

重負荷滾柱型主軸軸承搭配一體成型高剛性硬軌結構，確保長年重切削運用下機臺的耐用性。
GA 系列全系列機型 ( 共 36 種機型 )

系列	GA-2000 系列			GA-3000 系列
夾頭尺寸	8"	8" / 10"	10"	10"	12"	15"
棒材容徑	Ø 51 mm	Ø 65 mm	Ø 75 mm	Ø 75 mm	Ø 90 mm	Ø 105 mm
車削長度
300 mm *1	GA-2000C / CM	GA-2600C / CM	GA-2800C / CM	---------	---------	---------
600 mm *1	GA-2000 / M	GA-2600 / M	GA-2800 / M	GA-3000 / M	GA-3300 / M	GA-3600 / M
900 mm *1	---------	---------	---------	GA-3000L° / L° M	GA-3300L° / L° M	GA-3600L° / L° M
1,200 mm *1	GA-2000L / LM	GA-2600L / LM	GA-2800L / LM	GA-3000L / LM	GA-3300L / LM	GA-3600L / LM

C : 精巧型     L° & L : 加長型    M : 動力刀塔及 C 軸

*1 表列車削長度依各機型不同而略有差異，詳細資料請參閱規格表或洽程泰業務人員

穩固的低重心機身搭配 30° 床鞍設計，即使長時間連續加工，切屑亦不會(huì )堆積。

超大的加工范圍且可選用動力刀塔成為車銑復合機，加工運用更有彈性

尾座選用活動頂針
全系列采可程式尾座設計 ( 精巧型 GA-2000C 系列無尾座結構 )，而尾座本體定位與心軸之伸縮皆為可程式操控

選擇手動模式，尾座心軸可吋動前移，頂針可更為方便且精確的頂住工件中心

選擇自動模式，尾座本體與心軸的移動皆由 M 碼控制，而心軸的推力大小可由手動調整

Z 軸鞍座自動與尾座本體連結，并將其帶動至所需位置

分離式水箱
分離式切削液水箱置放于機臺外側，相較于一般內置式水箱具有更高的機臺剛性

運用充足的水箱空間產生的冷卻水流回路，可結合空氣循環以加速散熱效果，有效降低切削液的溫度并延長其使用壽命

高溫切屑與切削液可經由強大的水流回路立即帶離加工區域，避免了熱源集中在加工區域下方所產生的溫升效應，使得加工精度因此提高而且更為穩定

選配壓縮空氣導流氣泡管，即使在機臺未開機情形下，仍可藉由空壓機獨立供給之空氣氣泡維持動態水流循環，抑制厭氧菌孳生，有效延緩切削液的變質及降低異味的產生

210 公升大容量外置式水箱設計，保養維護更為方便


GA-2000C 系列機型
GA-2000C 系列憑藉著精巧扎實的外型結構特別針對作業空間利用率極高，機臺需密集排列的高效率生產線所設計。GA-2000C 系列憑藉著精巧扎實的外型結構特別針對作業空間利用率極高，機臺需密集排列的高效率生產線所設計

后出式排屑的設計，使得機臺得以更緊密排列，藉以提高操作者的作業便利性并增加生產效益

后出式除屑機另可搭配中央鐵屑輸送帶系統，大幅簡化鐵屑處理程序，提高單人多機操作的作業目標







全系列除屑機皆配備可調式計時器，可依實際切削情形調整工作時間，藉此減少冷卻液之流失
