產品詳細
| TS-100 系列 |
|---|
| 重要諸元 | TS-100 | TS-150 |
|---|---|---|
| 床鞍蓋上旋徑 ( 前門 ) | Ø 400 mm | |
| 最大車削直徑 | Ø 200 mm | |
| 最大車削長度 | 290 mm | |
| 最大工件重量 | 50 kg | |
| 主軸 | TS-100 | TS-150 |
|---|---|---|
| 油壓夾頭 | 6” 或 42 型筒夾 | |
| 主軸鼻端 | A2-5 | |
| 主軸通孔徑 | Ø 41 mm | Ø 56 mm |
| 棒材容徑 | Ø 32 mm | Ø 45 mm |
| 主軸前 / 后軸承直徑 | Ø 70 / 60 mm | Ø 80 mm / 70 mm |
| 主軸轉速 | 60 ~ 6,000 rpm | |
| 主軸馬達 | FANUC β3 /10,000i / FANUC α3 /10,000i *1 / SJ-PF5.5 *2 | |
| 馬達馬力 ( 連續 / 30 分 ) |
3.7 / 5.5 kW ( 4.96 / 7.37 HP ) | |
| 主軸傳動方式 | 直結皮帶帶動 | |
| Cs 軸 ( 選用 ) | |
|---|---|
| Cs 軸馬達 | HEIDENHAIN ERM280-120 ( BZ-sensor Ø 82 ) |
| 最小主軸定位精度 | ± 0.001° |
| 動態精度 | ± 0.002° |
| X & Z 軸 | TS-100 | TS-150 |
|---|---|---|
| X / Z 軸最大行程 | 305 / 320 mm | |
| X / Z 軸快速進給 | 24 m / min. | |
| 滑軌型式 | 硬軌 | |
| X 軸伺服馬達 | 0.75 / 1 kW*1 ( 1 / 1.34 HP ) | |
| Z 軸伺服馬達 | 0.75 / 1 kW*1 ( 1 / 1.34 HP ) | |
| 刀塔 | TS-100 | TS-150 |
|---|---|---|
| 刀塔容量 | 8 | |
| 驅動馬達 | FANUC β4 / 4,000 is | |
| 刀具規格 | □ 16 mm [ 櫛式 □ 20 mm ] / 20 mm [ 櫛式 Ø 25 mm ] | |
| 動力刀塔 ( 選用 ) | TS-100 | TS-150 |
|---|---|---|
| 刀塔容量 | 8 | |
| 驅動馬達 | FANUC β4 / 4,000 is | |
| 銑削驅動馬達 | FANUC β8 / 3,000 is | |
| 刀具規格 | □ 20 mm [ 櫛式 □ 20 mm ] / Ø 25 mm [ 櫛式 Ø 25 mm ] | |
| 動力刀塔刀具規格 | ER 20 ( Ø 13 ) | |
| 一般性規格 | TS-100 | TS-150 |
|---|---|---|
| 控制器 | FANUC Oi-Mate TD / MITSUBISHI E60L | |
| 冷卻箱 / 油壓箱容量 | 80 / 30 L | |
| 機器重量 | 1,750 kg | |
| 外觀 ( 長 x 寬 x 高 ) | 1,605 X 1,328 X 1,650 mm | |

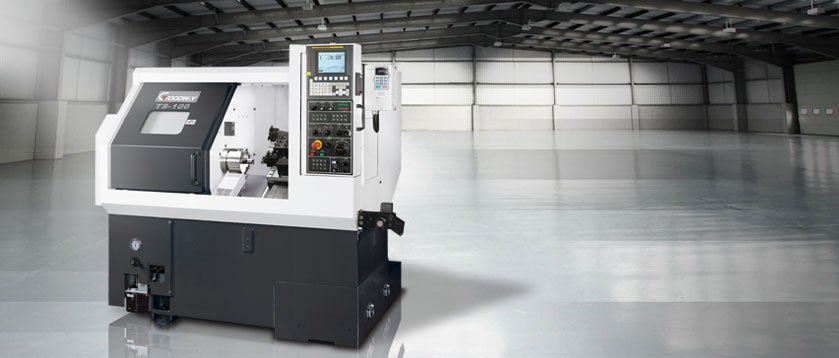

高速 CNC 車削中心
挾帶著業界領先科技與高品質零件，程泰 TS-100 系列車床結合了大馬力、高剛性結構、快速加工等特性，提供您高效率之加工能力，此一系列 CNC 車床，可以輕易達成您今日及未來的切削需求。除此之外，選用動力刀塔可在同一機臺進行車、銑、鉆等復合加工功能，也可對端面和圓柱面進行輪廓銑切
30?床鞍結構使操作人員容易上下工件且排屑順暢
采用以工業級橡膠包覆特殊鋼片融結成一體之刮刷片和不銹鋼滑軌護蓋，能保障車床的耐用性
全包覆防護鈑金將車削鐵屑與冷卻液隔離在機床內，提供您安全干凈的工作環境
自動潤滑系統提供滑道、滾珠導螺桿及其他重要元件精確調整的潤滑油。潤滑油分配系統于待機時會(huì )自動關閉以避免浪費
冷卻系統
后出式鐵屑輸送機之定時器可讓操作人員依鐵屑量調整鐵屑排除運轉時間，將冷卻液損失減至最低。
分離式切削液水箱易于維護，而采用高壓式冷卻幫浦更能提升冷卻效果。
精巧高剛性結構
TS-100 系列各主要鑄件零件均以 Visual Nastran 設定合理而適當的邊界條件，以有限元素法 ( FEM ) 進行機臺的結構分析，使底座、床鞍和機頭等主要結構的加強肋分布達到最高剛性及最佳穩定度，而斜背 30 度的設計加上機頭跨坐于軸軌道上，可使機臺加工時之加工力流回路達到最短傳遞，使切削穩定度增加
所有主軸及進給系統之伺服馬達，皆使用 FANUC / MITSUBISHI 系列以確保極致性能與精度。能快速的進行加減速運動且提供強大推力。絕對式座標解碼科技省去極限開關，因此不但開機后不必回原點，而且沒有極限開關損壞的問題
高剛性、高精度的硬軌與底座、床鞍一體鑄造成型，采用高張力"米漢納鑄鐵"經熱處理且精密研磨，并以大跨距設計達成最大的強度與精度。硬軌設計也提供了重切削與斷續車削應用的剛性需求
滑軌
軌道滑動面貼覆進口特級 Turcite B 耐磨片可防止滑動遲滯現象、降低磨耗且可維持長期精度要求。X 軸快速進給及 Z 軸快速進給可達 24 m / min
高精度與耐用度
經熱處理及精密研磨之 C3 等級滾珠導螺桿確保最高的精度與耐用度，除此之外，各軸均有預拉設計，能使變位量降至最少，大幅提高加工精度
手工鏟花
所有滑板，主軸臺，及滾珠導螺桿結構與基座接觸面皆以手工鏟花，以達成最大組裝精度、結構剛性及均衡負載。
