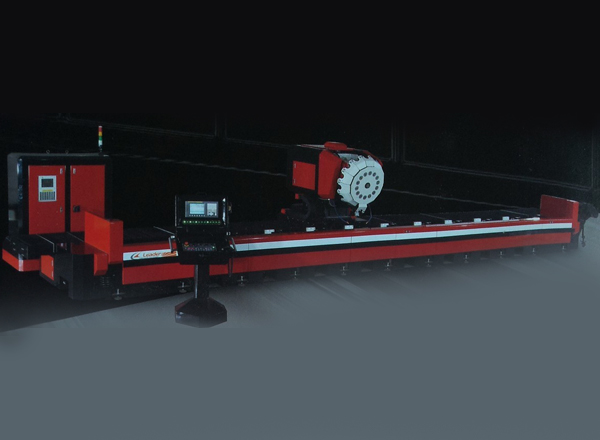

1：X軸長度規格分為3500/4500/6500mm三種規格，另可客戶定制。
2：使用精密高速主軸，穩定性高，壽命長，可長時間加工。
3：使用動柱形式，以最小的機械體積達到最大加工范圍。
4：三軸采用精密級滾珠線軌，提升加工時的精準度和穩定性。
5：操作箱為可活動設計，方便零件校準和快速操作。
6：三軸皆為鐳射校準，絕對保證機械精度在必須公差內。
| 型號： |
TPB4-35 |
TPB4-45 |
TPB4-55 |
TPB4-65 |
| 行程 |
X軸行程 |
3500mm |
4500mm |
5500mm |
6500mm |
| Y軸行程 |
350mm |
| Z軸行程 |
300mm |
| 進給速度 |
快速進給 |
X:36 M/min, Y:12 M/min, Z:12 M/min |
| 切削進給 |
X:8 M/min, Y:8 M/min, Z:8 M/min |
| 定位精度 |
X軸 排齒 |
X:±0.04mm |
| Y/Z軸 滾珠螺桿 |
Y: ±0.01mm, Z: ±0.01mm |
| 重複定位精度 |
X:±0.02mm,( ±500mm) Y/Z:±0.01mm |
| 伺服馬達 |
X軸伺服(三菱) |
三菱3.5 KW |
| Y軸伺服(三菱) |
三菱2 KW |
| Z軸伺服(三菱) |
三菱2KW 附煞車 |
| 主軸 |
主軸馬力 |
5.5 KW / 7.5 KW |
| 主軸轉速 |
8000rpm |
| 主軸錐度 |
BT40 |
| 工作臺 |
主軸鼻端至工作臺距離 |
150mm~450mm |
| 工作臺尺寸 |
400x3500mm |
400x4500mm |
400x5500mm |
400x6500mm |
| 刀庫 |
刀庫數量 |
12 tools |
| 換刀方式 |
夾臂式刀庫 |
| 最大刀具直徑 |
75 mm |
| 最大刀具長度 |
180 mm |
| 最大刀具重量 |
6kg |
| 切削冷卻 |
冷卻方式 |
油霧冷卻 |
| 冷卻油箱容量 |
4L |
| 控制器 |
控制器規格 |
M70V |
| 控制器軸數 |
3軸 |
| 傳輸方式 |
網路傳輸/ CF 卡 |
| 標準配置 |
排屑方式 |
輸送帶 |
| 集屑方式 |
鏈板式輸送機 |
| 空壓量 |
6 kg/cm2 |
| 基本電力 |
25KVA |
| 機械護罩 |
前工作區升降門式板金 |
|
| 備註:本公司隨時進行研究改善的工作，尺寸規格若有變更，恕不另行通知 |
|
