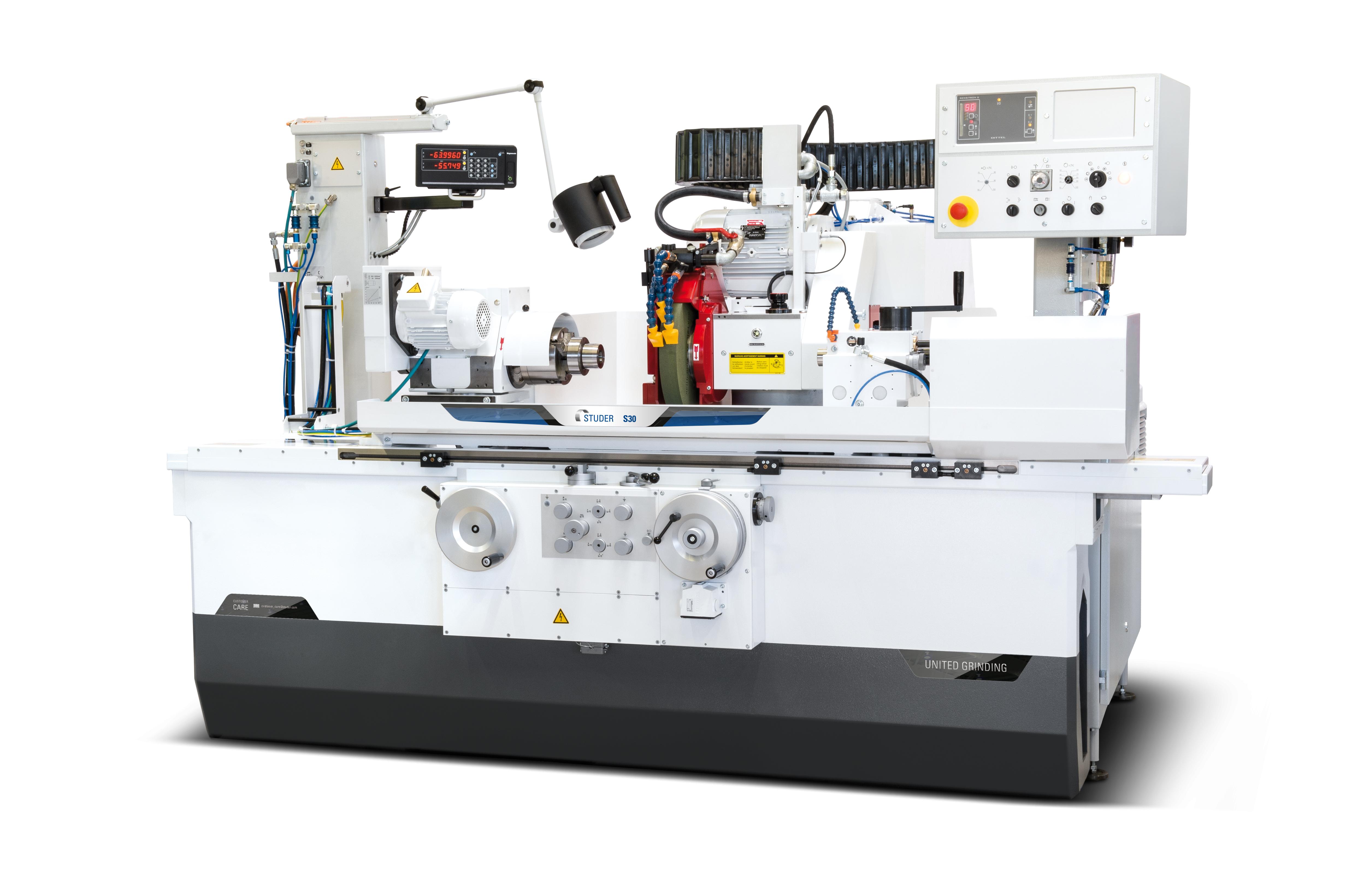

STUDER S30

  非數控萬能內外圓磨床(電液驅動磨床):適用于中型精密部件加工

機床特征簡要說明（Introduction）：

■磨削寬度 650 或 1000 mm
■磨削高度 125 / 175 / 225 mm
■刀架磨削主軸承可偏轉（用于外部和內部磨削）
■砂輪頭架有多種選項：
-轉塔式砂輪頭架，可配置左置外圓磨削砂輪和右置外圓磨削砂輪及內圓磨削附件（選項），帶5度分度手動齒牙盤，可在0度至180度定位
-外圓磨削砂輪頭架，配置左置外圓磨削砂輪
■切入式和縱向磨削的自動磨削循環
■機床工作臺可回轉10/8.5/6 deg
■工件頭架配置動壓軸承或選配滾動軸承，可完成活頂尖磨削和死頂尖磨削
■尾架帶頂尖壓力調整和圓柱度精密微調
■控制柜固定在機床上，可選配在線測量和自動消除空行程系統
■用自動磨削循環進行自動磨削
－快速接近
－兩極磨削進給
－無火花磨削
■半封閉機身
■人造花崗巖制成的床身
■各種配件系列

技術參數：

■主要技術規格：
頂尖距：650/1000/1600mm
中心高：125/175/225mm
兩頂尖支撐最大工件重量：130kg

■橫向滑板：X軸
快速進給：60mm
最大行程：260mm(切入深度3.4mm)
進給速度：0.012-6mm/min
進給增量：0.001-0.05mm
無火花磨削時間：0-6s
手輪驅動（每轉）：4mm/直徑

■縱向滑板：Z軸
最大行程：700/1050/1650mm
進給速度：50-5000mm/min
換向時間：0-6s
工作臺最小自動行程：1.5mm
恒速時反向精度：0.02mm
機床工作臺回轉角度：10/8.5/6度

■砂輪頭架：
回轉范圍：0到+180度
配合錐度：直徑63mm
驅動功率：5.5kw
轉速：1670/2110rpm
左置外圓磨削砂輪直徑*寬度*孔徑：400*63（80F5)*127mm（直徑500mm可選）
右置外圓磨削砂輪直徑*寬度*孔徑：400*40*127mm
砂輪線速度：35m/s到50m/s
內圓磨削皮帶驅動主軸（可選）：
安裝孔徑：100mm

■工件頭架：
轉速：30-1000rpm（動壓軸承），35/90/210/520rpm(滾動軸承）
配合錐度：莫氏5號（動壓軸承），莫氏5號(滾動軸承）
主軸孔徑：直徑30mm（動壓軸承）,直徑38mm(滾動軸承）
驅動功率：0.55/1.1kw（動壓軸承）,0.55/1.1kw(滾動軸承）
活主軸磨削負載：100Nm（動壓軸承）,160Nm(滾動軸承）
活主軸磨削圓度精度：0.0003/0.0002/0.0001mm（動壓軸承）,0.0005mm(滾動軸承）

■尾架：
配合錐度：莫氏3號
套筒行程：35mm
套筒直徑：50mm
圓柱度精密微調：范圍±40um,精度0.0001mm

■控制系統：液壓進給控制系統

■機床精度：
在610mm長度上：0.0025mm
在950mm長度上：0.0030mm

■機床裝機容量：
總功率：13KVA
氣動系統壓力：5bar
機床重量：
650mm頂尖距：3400kg
1000mm頂尖距：3500kg
