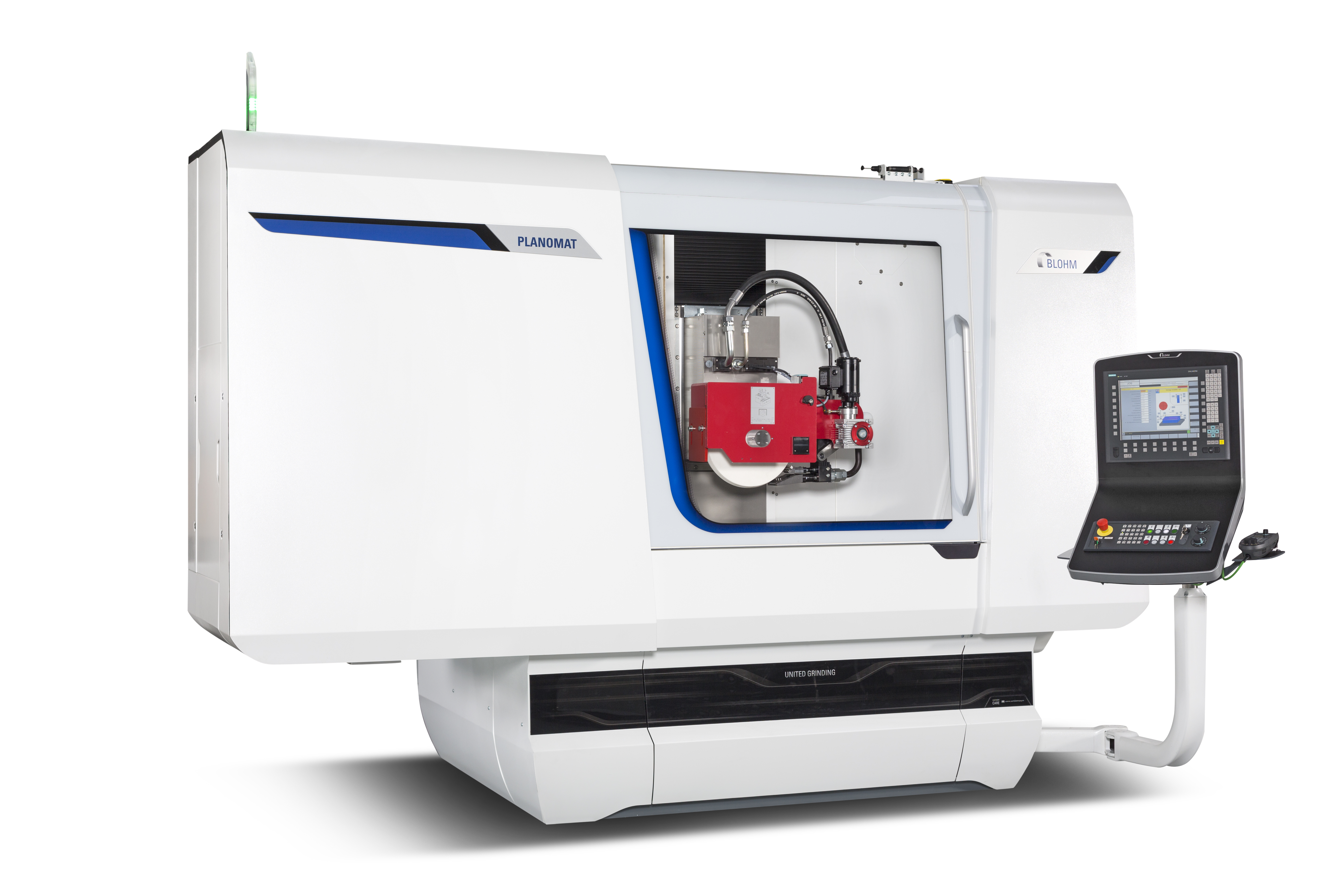

BLOHM PLANOMAT HP

  機床特征簡要說明（Introduction）：

PLANOMAT HP機床裝備了高精度再循環滾珠絲杠和數字化
驅動裝置，從而獲得很高的進給速度和加速度。Y軸和Z軸
的直線導軌、線性光柵尺幾乎勿需維護，15千瓦（可選配
24.5千瓦）磨削主軸驅動裝置功率強勁，這使機床設計方
案完美無缺。PLANOMAT HP的床身、移動式立柱、工作臺
和磨頭均采用灰鑄鐵制造，從而確保機床具有出色的剛性
和抗震性。通過具有有限元計算功能的3D-CAD還使剛性和
重量得到了優化。此設計方案不僅確保了機床具有很長的
使用壽命，同時還為很高的精度提供了保證。
■磨削區域:800 x 400 mm 至 2.000 x 600
■工作臺至主軸中心的距離:150...700（可選 950）
■移動路徑/進給速度: X軸:900 - 2100 mm, 30...40000 mm/min Y軸:550（可選 800）mm, 4...6000 mm/min Z軸:360 mm, 4...6000 mm/min
■磨削主軸驅動功率:15 kW, 1000/min（可選24 kW）
■最大砂輪直徑:400 mm
■最大砂輪寬度:80 mm （保留技術更改）

技術參數：

■磨削范圍（寬*長）：400…600*800…2000mm
■工作臺夾緊面積、包括輔助臺面：400…600*1200…2400mm
■工作臺距主軸中心的距離：150…700mm(可選950)
■X軸，機床工作臺縱向運動：900…2100mm
■進給率：30…40000mm/min
■Y軸，砂輪頭架垂直運動：550mm(可選800)
■進給率：4…6000mm/min
■磨削主軸驅動、可變速、交流電機：15/1000KW/RPM（可選24.5/1250）
■砂輪尺寸（外徑*寬度*內徑），最大：400*30...80*127mm
■機床尺寸：3410...5450*2200...2600*2550...2900mm
■機床重量：4100...8000kg
