功能特點：
● 單軸數控系統搭配高液靜壓主軸，實現高速和高效率研磨作業
● 適用于復雜外形工件的磨削（錐形、弧形、倒角）
● 經濟型的自動化無心磨床

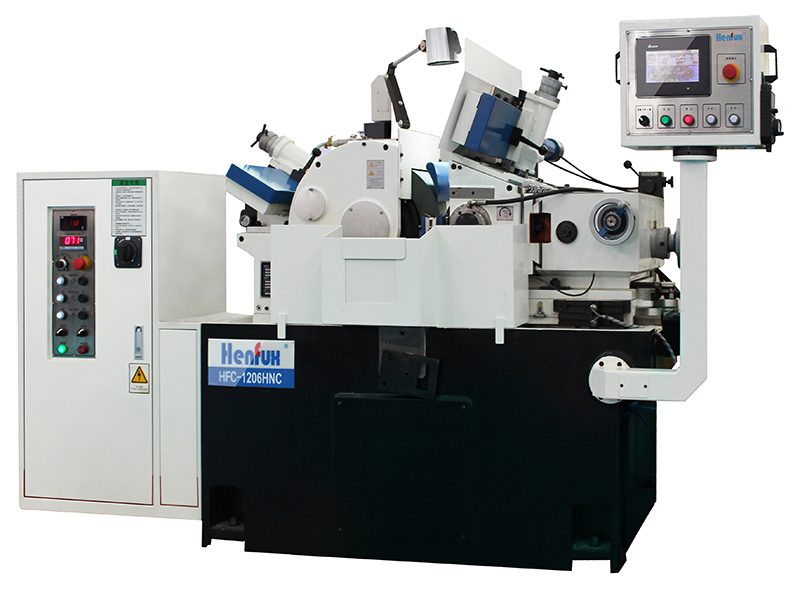

| 機型 | HFC-1206HNC |
|---|---|
| 標準刀架加工直徑 | φ1-φ40mm |
| 特別刀架加工直徑 | φ35-φ60mm |
| 研磨砂輪尺寸（外徑×寬×內徑） | φ305×150×φ120 |
| 導輪尺寸（外徑×寬×內徑） | φ205×150×φ90 |
| 主軸形式 | 液靜壓型 |
| 主軸旋轉精度 | <0.0015mm |
| 供油壓力 | 25±1kg/cm2 |
| 研磨砂輪轉速 | 1950(600-2500) R.P.M* 注1 |
| 導輪轉速 | 1-300 R.P.M |
| 砂輪驅動馬達 | 7.5HP(5.5kW)AC380V/50Hz |
| 導輪驅動馬達 | 2.0kW AC200V/50Hz |
| 油壓驅動馬達 | 1HP(0.75kw)AC380V/50Hz |
| 冷卻驅動馬達 | 1/8HP(90w)AC380V/50Hz |
| 導輪進刀手輪 | 4mm/rotation 0.02mm/graduation |
| 導輪微調手輪 | / |
| 工作臺伺服單元（Y軸） | 1.5kW AC200V/50Hz |
| 工作臺進給分辨率（Y軸） | 0.0001mm |
| 工作臺進給精度（Y軸） | 0.001mm |
| 修整進給手輪 | 1.5mm/revolution 0.01mm/each graduation |
| 導輪傾斜角度 | +5º ~ - 3º |
| 導輪旋轉角度 | ±5º |
| 機器尺寸 | 1800×1400×1450mm |
| 裝箱尺寸（長×寬×高） | 2000×1700×1700mm |
| 機器重量 | 1770kg |
| 裝箱重量 | 1920kg |
● 以上規格均作為參考，本公司因技術開發改進的需要保留隨時修改之權利，恕不另行通知。
注1：液靜壓磨床砂輪主軸驅動部分可選配變頻器，實現砂輪主軸轉速可調速運行，以適應金剛石低速修整。
