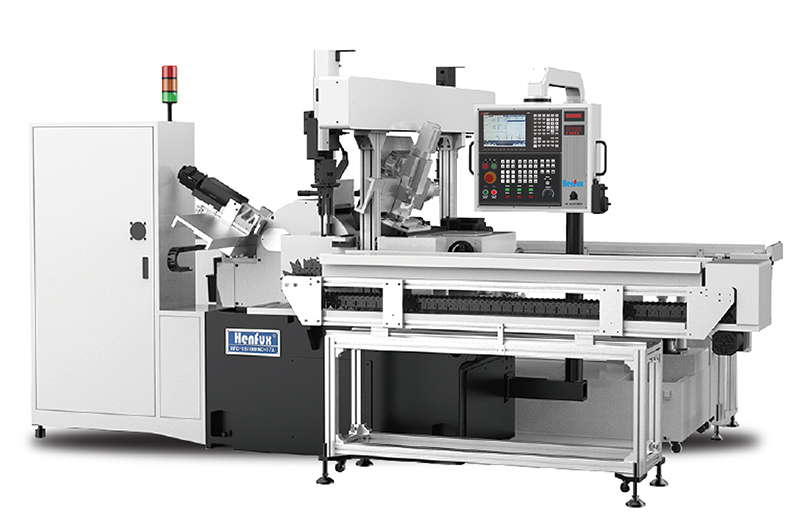

興富祥數控靜壓無心磨床HFC-1808HMNC-17A
功能特點：
● 提供定制化的自動收送料系統，適應不同工件的自動化加工
● 適用于大批量、重切削、高精度、復雜外形的軸類件加工需求
● 工作直徑范圍廣泛，φ1mm-φ100mm均可輕松應對
| 機型 |
HFC-1808HMNC-17A |
| 標準刀架加工直徑 |
φ1-φ50mm |
| 特別刀架加工直徑 |
φ40-φ120mm |
| 研磨砂輪尺寸（外徑×寬×內徑） |
φ455×205×φ228.6 |
| 導輪尺寸（外徑×寬×內徑） |
φ255×205×φ111.2 |
| 主軸形式 |
液靜壓型 |
| 主軸旋轉精度 |
<0.0015mm |
| 供油壓力 |
25±1kg/cm2 |
| 研磨砂輪轉速 |
1520(600-2500R.P.M)* 注1 |
| 導輪轉速 |
1-300 R.P.M |
| 砂輪驅動馬達 |
15HP(11kW)AC380/50Hz |
| 導輪驅動馬達 |
4HP(3kW)AC200/50Hz |
| 油壓驅動馬達 |
1HP(0.75kW)AC380/50Hz |
| 冷卻驅動馬達 |
1/4HP(180W)AC380/50Hz |
| 工作臺驅動馬達 |
2.2kW AC200/50Hz |
| 工作臺進給精度(Y1) |
0.001mm |
| 工作臺進給分辨率 (Y1) |
0.0001mm |
| 砂輪修整驅動馬達 |
軸向進給Z1軸 |
1kW AC200/50Hz |
| 徑向進給X1軸 |
0.4kW AC200/50Hz |
| 砂輪修整進給精度 |
軸向進給Z1軸 |
0.001mm |
| 徑向進給X1軸 |
0.001mm |
| 導輪修整驅動馬達 |
軸向進給Z2軸 |
1kW AC200/50Hz |
| 徑向進給X2軸 |
0.4kW AC200/50Hz |
| 導輪修整進給精度 |
軸向進給Z2軸 |
0.001mm |
| 徑向進給X2軸 |
0.001mm |
| 送收料機械臂驅動馬達 (B1.B2軸) |
0.4kW AC200/50Hz |
| 送收料機械臂進給精度 (B1.B2軸) |
0.03mm |
| 導輪傾斜角度 |
+6º ~ - 5º |
| 導輪旋轉角度 |
±6º |
| 機器尺寸（長×寬×高） |
2350×1960×1550mm |
| 裝箱尺寸（長×寬×高） |
2400×2000×1800mm |
| 機器重量 |
3050kg |
| 裝箱重量 |
3205kg |
● 以上規格均作為參考，本公司因技術開發改進的需要保留隨時修改之權利，恕不另行通知。
注1：液靜壓磨床砂輪主軸驅動部分可選配變頻器，實現砂輪主軸轉速可調速運行，以適應金剛石低速修整。
