功能特點：
● 單軸數控系統搭配高液靜壓主軸，實現高速和高效率研磨作業
● 適用于復雜外形工件的磨削（錐形、弧形、倒角）
● 經濟型的自動化無心磨床

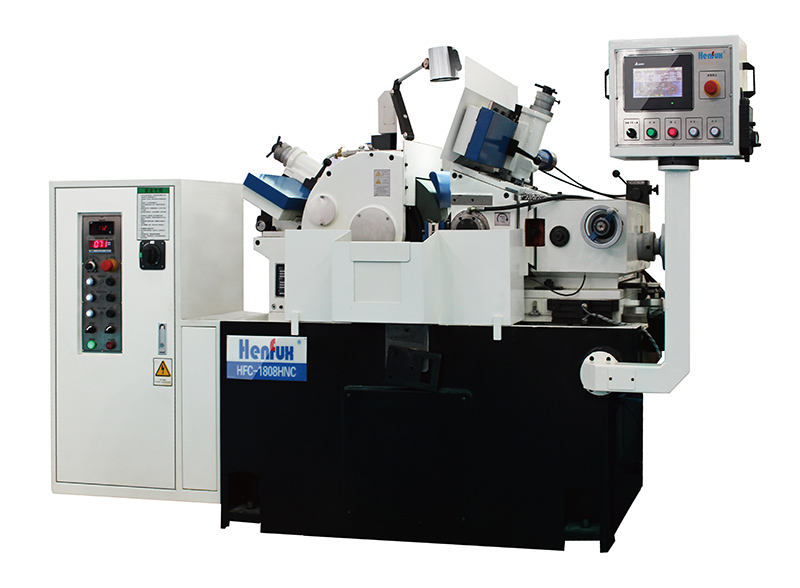

| 機型 | HFC-1808HNC |
|---|---|
| 標準刀架加工直徑 | φ1-φ50mm |
| 特別刀架加工直徑 | φ40-φ100mm |
| 研磨砂輪尺寸（外徑×寬×內徑） | φ455×205×φ228.6 |
| 導輪尺寸（外徑×寬×內徑） | φ255×205×φ111.2 |
| 主軸形式 | 液靜壓型 |
| 主軸旋轉精度 | <0.0015mm |
| 供油壓力 | 25±1kg/cm2 |
| 研磨砂輪轉速 | 1520(600-2000) R.P.M* 注1 |
| 導輪轉速 | 1-300 R.P.M |
| 砂輪驅動馬達 | 15HP(11kW)AC380V/50Hz |
| 導輪驅動馬達 | 4HP(3.0kW)AC220V/50Hz |
| 油壓驅動馬達 | 2HP(1.5kw)AC380V/50Hz |
| 冷卻驅動馬達 | 1/4HP(180w)AC380V/50Hz |
| 導輪進刀手輪 | 3.5mm/rotation 0.05mm/graduation |
| 導輪微調手輪 | 0.1mm/rotation 0.001mm/graduation |
| 工作臺伺服單元（Y軸） | 2kW AC200V/50Hz |
| 工作臺進給分辨率（Y軸） | 0.0001mm |
| 工作臺進給精度（Y軸） | 0.001mm |
| 修整進給手輪 | 2mm/revolution 0.01mm/each graduation |
| 導輪傾斜角度 | +6º ~ - 5º |
| 導輪旋轉角度 | ±6º |
| 機器尺寸 | 2350×1960×1550mm |
| 裝箱尺寸（長×寬×高） | 2400×2000×1800mm |
| 機器重量 | 2850kg |
| 裝箱重量 | 3005kg |
● 以上規格均作為參考，本公司因技術開發改進的需要保留隨時修改之權利，恕不另行通知。
注1：液靜壓磨床砂輪主軸驅動部分可選配變頻器，實現砂輪主軸轉速可調速運行，以適應金剛石低速修整。
