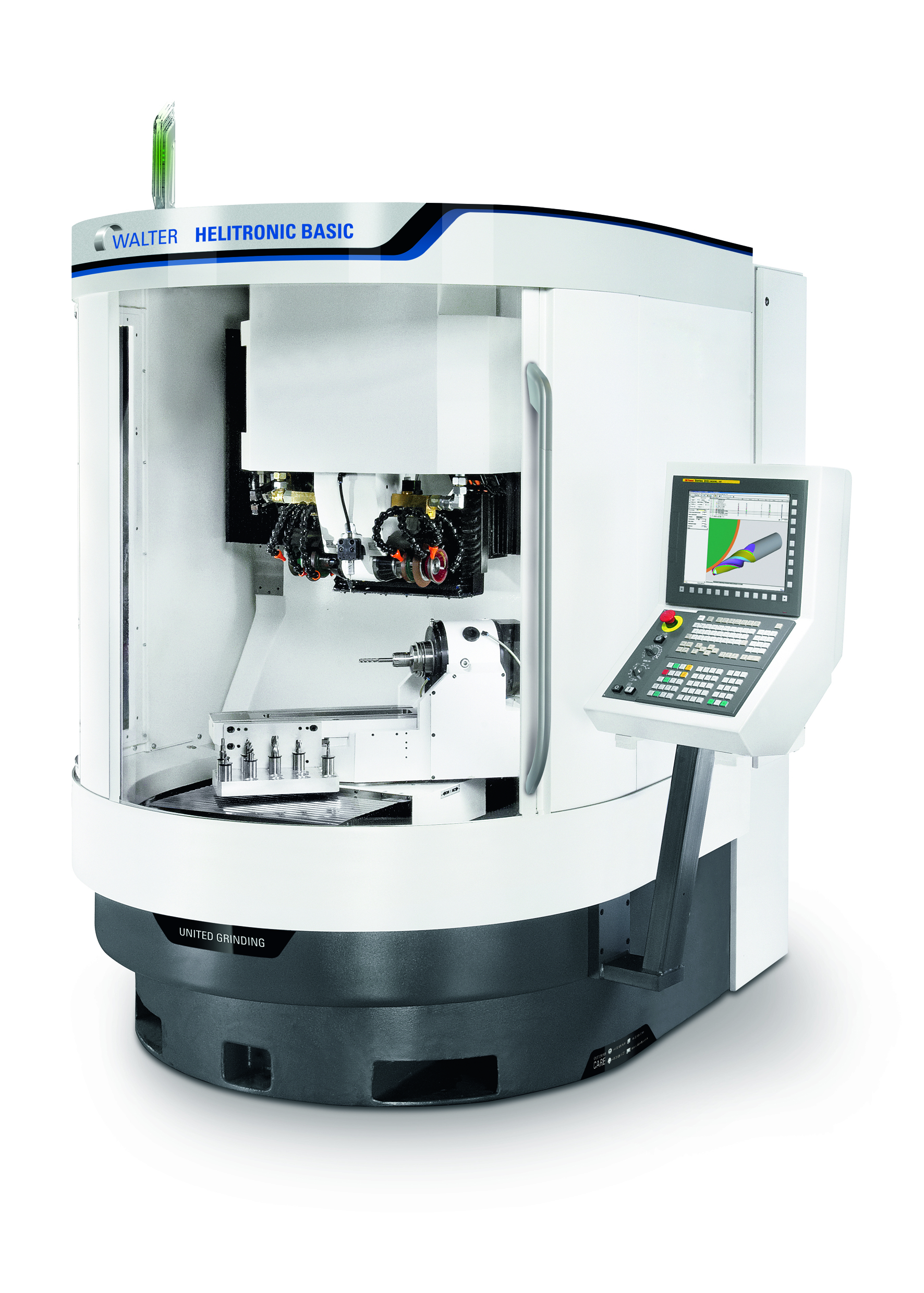

WALTER HELITRONIC BASIC

  機床特征簡要說明（Introduction）：

Helitronic Basic在加工精密金屬刀具和木工刀具方面無所不能，這就是為什么它會(huì )成為以刀具加工為主的客戶群體首選的加工設備。
其應用領域涵蓋所有回轉類刀具，適用于金屬和木工專用刀具、特殊的工具及復雜幾何形狀的刀具的加工。
■具有極大自重和剛性的Walter龍門式床身能有效避免震動的影響，從而確保磨削高精度
■雙主軸磨頭能裝配六片砂輪
■Fanuc 310i控制系統，Helitronic Tool Studio軟件。
■可選（經濟型裝載機，改進的經濟型裝載機，刀片裝載機）
■可選（內部測量系統-IMS，在生產運行中自動補償）
■可選（校準裝置）

技術參數：

■油漆-白色/鐵灰色：RAL9003/7011
■直線軸：
X軸最大行程（縱向行程）：460mm
Y軸最大行程（垂直行程）：320mm
Z軸最大行程（橫向行程）：660mm
最大運行速度：15m/min
最大旋轉角度（旋轉工作臺）：±200°
■A軸：∞
精度：
直線控制分辨率：0.0001mm
旋轉控制分辨率：0.0001°
■磨軸：
最大砂輪直徑：150mm
最大輸出峰值功率：7KW
磨軸速度，無級變速：0-8000轉/分
■重量：
磨床（包括冷卻系統）：approx.4500kg
電力供給（在400V/50Hz時的連接載荷）:approx.20KVA
■冷卻系統：
容量：approx.400L
壓力輸出：100L/min at 7 bar
■刀具參數：
刀柄直徑：3-32mm
完整磨削刀具長度：255mm
刀具直徑(水平磨削)：240mm
外圍磨削時，最大刀具長度：350mm
端齒磨削時，最大刀具長度：280mm
對于木工刀具的最大加工直徑（垂直磨削）：320mm
刀具最大重量：20kg
